THIẾT BỊ THU THẬP VÀ TRUYỀN DỮ LIỆU DATA-LK07
Model: DATA-LK07
Thương hiệu: LKTECH
Ứng dụng: Hệ thống quan trắc môi trường tự động, liên tục.
1. Giới thiệu sản phẩm
DATA-LK07 là thiết bị thu thập, xử lý, lưu trữ và truyền dữ liệu chuyên dụng, được thiết kế để tích hợp trong các hệ thống quan trắc môi trường tự động, liên tục.
Thiết bị hỗ trợ kết nối với nhiều loại cảm biến, bộ phân tích và thiết bị đo thông qua các giao thức truyền thông công nghiệp như Modbus RTU, Modbus TCP và các giao thức mạng thông dụng.
DATA-LK07 cho phép thu thập dữ liệu đo, xử lý và hiển thị thông số tại chỗ thông qua màn hình HMI, đồng thời truyền dữ liệu về hệ thống giám sát từ xa bằng giao thức FTP.
Thiết bị được thiết kế phục vụ yêu cầu thu thập và truyền dữ liệu quan trắc môi trường theo Thông tư 17/2021/TT-BTNMT.
2. Chức năng nổi bật
-
Thu thập dữ liệu: Kết nối với các thiết bị đo và bộ phân tích thông qua RS-232, RS-485, Ethernet và tín hiệu analog.
-
Xử lý dữ liệu: Thu thập, tính toán và tổng hợp các thông số quan trắc.
-
Lưu trữ dữ liệu: Hỗ trợ lưu trữ dữ liệu bằng thẻ nhớ MicroSD.
-
Truyền dữ liệu tự động: Xuất dữ liệu dưới định dạng
.txtvà truyền qua giao thức FTP. -
Hiển thị tại chỗ: Tích hợp màn hình HMI 4,3 inch để theo dõi giá trị đo và trạng thái thiết bị.
-
Giám sát trạng thái: Hiển thị trạng thái hoạt động bình thường, lỗi và hiệu chuẩn.
-
Khả năng mở rộng: Hỗ trợ kết nối trên 20 thiết bị đo, tùy thuộc cấu hình và phương thức kết nối.
-
Kết nối linh hoạt: Hỗ trợ mạng Ethernet và tùy chọn kết nối không dây Wi-Fi/4G.
3. Thông số kỹ thuật
| Hạng mục | Thông số |
|---|---|
| Model | DATA-LK07 |
| Thương hiệu | LKTECH |
| Hệ điều hành | RT-Linux 3.12 |
| Bộ xử lý | TI Cortex-A8, 600 MHz |
| Bộ nhớ RAM | DDR3L 256 MB |
| Bộ nhớ mở rộng | MicroSD tối đa 8 GB |
| Cổng truyền thông nối tiếp | 2 × RS-232/RS-485 |
| Tốc độ truyền nối tiếp | 50–115.200 bps |
| Cổng Ethernet | 2 × 10/100 Base-T RJ45 |
| Ngõ vào analog | 4 AI (tùy chọn) |
| Ngõ vào số | 6 DI (tùy chọn) |
| Ngõ ra số | 4 DO (tùy chọn) |
| Kết nối không dây | Mini-PCIe, hỗ trợ Wi-Fi/Cellular/4G (tùy chọn) |
| Giao thức truyền thông | IEC 60870-5-104, Modbus TCP/RTU, MQTT, FTP, HTTP, DHCP, TCP/IP |
| Tiêu chuẩn công bố | CE, FCC (không có chứng nhận RED) |
| Nhiệt độ hoạt động | -40 đến +70°C |
| Điện áp nguồn | 24 VDC |
| Công suất tiêu thụ | 2,4 W tại 24 VDC |

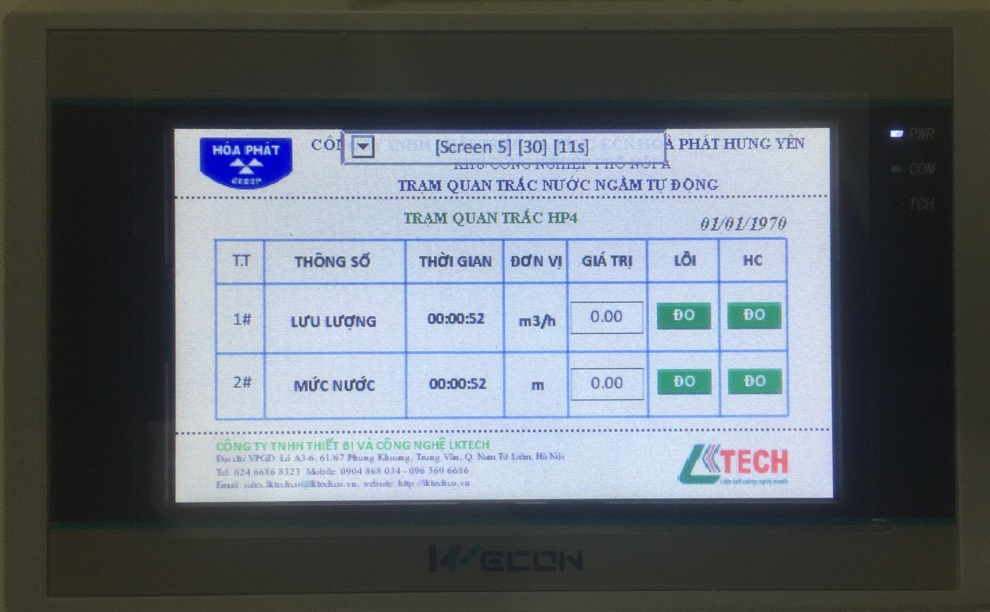

4. Màn hình hiển thị HMI
-
Kích thước màn hình: 4,3 inch.
-
Hiển thị trực tiếp giá trị các thông số quan trắc.
-
Hỗ trợ hiển thị đồng thời 5 thông tin đo.
-
Hiển thị trạng thái hoạt động của thiết bị:
-
Bình thường (Normal).
-
Lỗi (Error).
-
Hiệu chuẩn (Calibration).
-
5. Ứng dụng
DATA-LK07 phù hợp để tích hợp trong:
-
Trạm quan trắc nước mặt.
-
Hệ thống giám sát và thu thập dữ liệu môi trường.
-
Hệ thống giám sát thiết bị đo công nghiệp.
-
Hệ thống truyền dữ liệu quan trắc về cơ quan quản lý nhà nước.
6. Ưu điểm sản phẩm
-
Tích hợp nhiều chuẩn truyền thông công nghiệp.
-
Khả năng mở rộng kết nối với nhiều thiết bị đo.
-
Hỗ trợ lưu trữ dữ liệu tại chỗ.
-
Hỗ trợ truyền dữ liệu tự động qua FTP.
-
Giao diện HMI thuận tiện cho giám sát và vận hành.
-
Thiết kế phù hợp với môi trường công nghiệp.
-
Thuận tiện trong tích hợp, vận hành và bảo trì hệ thống quan trắc.
